緊湊空間的挑戰
由于吹瓶站工位處于旋轉體內部，由于機械結構限制，使得其必須體積更為緊湊，并多達數十個吹瓶站，因此，貝加萊的ACOPOSmotor伺服電機與驅動一體的產品最為合適，它可以通過ACOPOSmulti的供電模塊提供動力輸出，并通過滑環連接進入圓盤吹瓶機械機構內部。通過ACOPOSremote的分線盒進行動力分配，然后控制伺服拉伸動作。

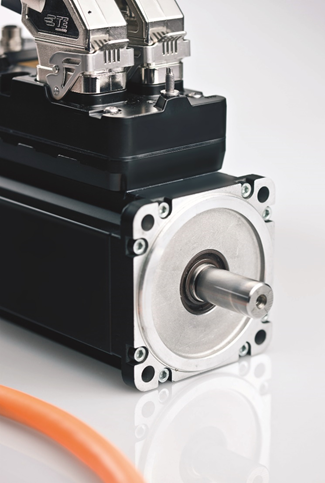

圖4-ACOPOSmotor伺服驅動與電機一體系統
快、準、穩-高速吹瓶解決方案
ACOPOSmotor精準的曲線控制：對于伺服拉伸動作而言，必須確保整個過程曲線光滑，貝加萊運動控制庫的高階曲線，確保了伺服拉伸動作的平滑，并且高速，這樣確保了在整個拉伸過程中的機械振動小，這使得整個拉伸機構的壽命會更長。
掉電停車支持能力
由ACOPOSmulti的動力系統支持能源再生，在系統突然掉電時，主軸的慣量會產生制動能量，它將通過內部的AC-DC-AC轉換，將機械能量轉化為電能并經由整流逆變輸出給其它小功率吹瓶站的ACOPOSmotor，這樣，系統在掉電時實現同步停車，確保在掉電時系統不會產生能量以確保穩定的停車。

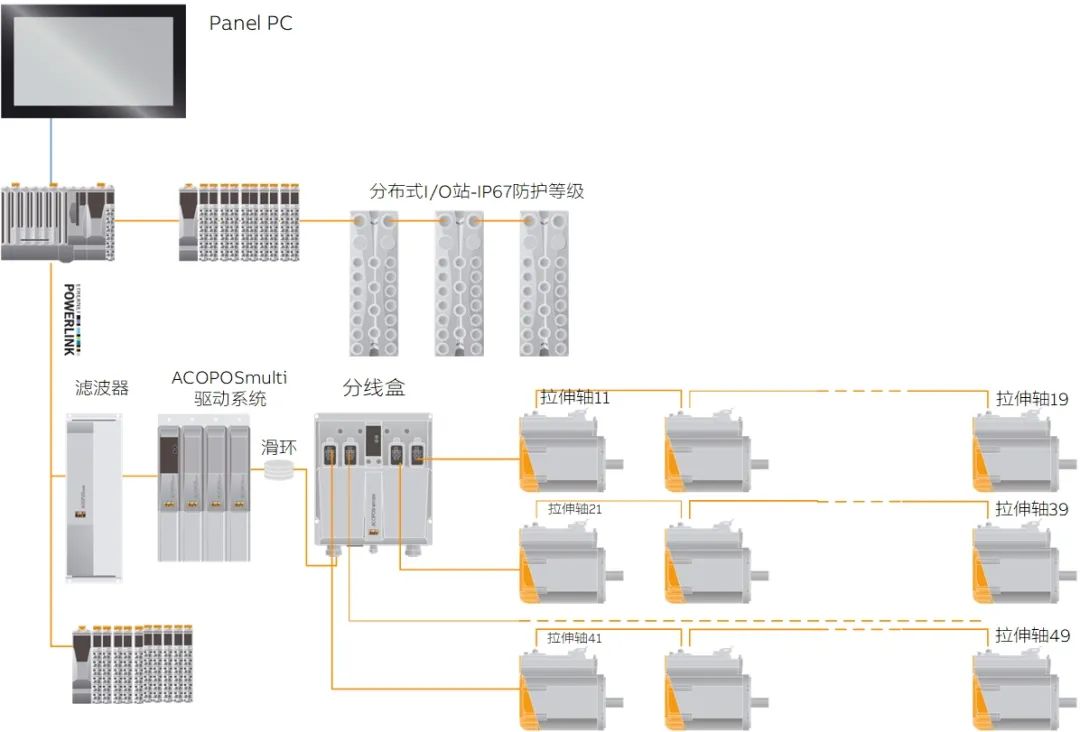

圖5-貝加萊旋轉吹瓶控制系統架構
整個貝加萊旋轉吹瓶系統的架構如圖5所示，通過POWERLINK網絡，達到百微秒級的任務刷新，ACOPOSmotor、X67的模塊均可在現場安裝，并達到IP65防護等級，適合于啤酒飲料等生產現場，并且，ACOPOSmotor還支持“單電纜技術”—接線方便且成本低。

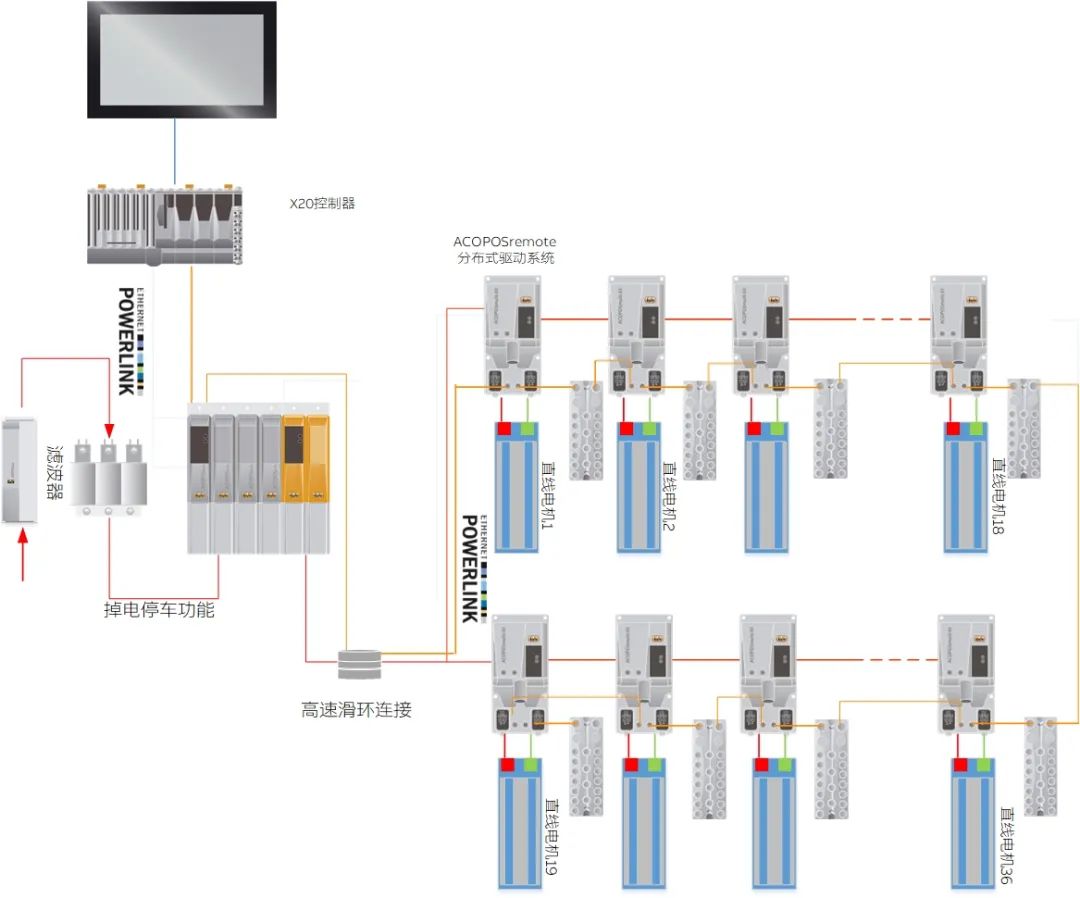

圖6-ACOPOSremote采用直線電機控制
在更為高速，例如達到72,000瓶乃至108,000以上的機器中，還可以采用響應速度更高的直線電機來進行伺服拉伸動作，而貝加萊的ACOPOSremote模塊可以直接驅動第三方的直線電機，來獲得更高性能的機器控制。
滿足衛生級要求的HMI
貝加萊的衛生級HMI采用全不銹鋼的外殼、純平設計、并整體達到IP69K的防護等級，非常適合于啤酒飲料、制藥等領域對于潔凈和沖水的要求。

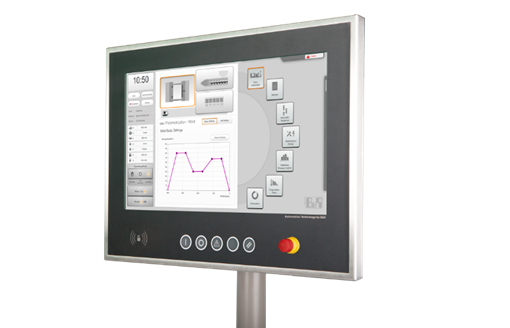

圖7-滿足衛生級要求的多點觸摸屏
當然，高防護等級HMI配合貝加萊的mappVIEW軟件，則可以讓機器獲得更為便捷的操控體驗，且可以支持不同的終端訪問，可以實現多點觸摸、視頻、動畫的設計，使得機器更顯得易用，便捷的操作。
包括ACOPOSmotor、ACOPOSremote、IP69K的HMI，這些都是為食品飲料、制藥裝備而開發的產品，經過了全球及中國本土該領域的眾多用戶的機器現場運行考驗。
每天，大家喝的礦泉水、茶飲料等各種塑料瓶裝飲料都需要這些高性能的機器來實現，貝加萊，在背后默默支撐系統長期、穩定、高品質的運行。
